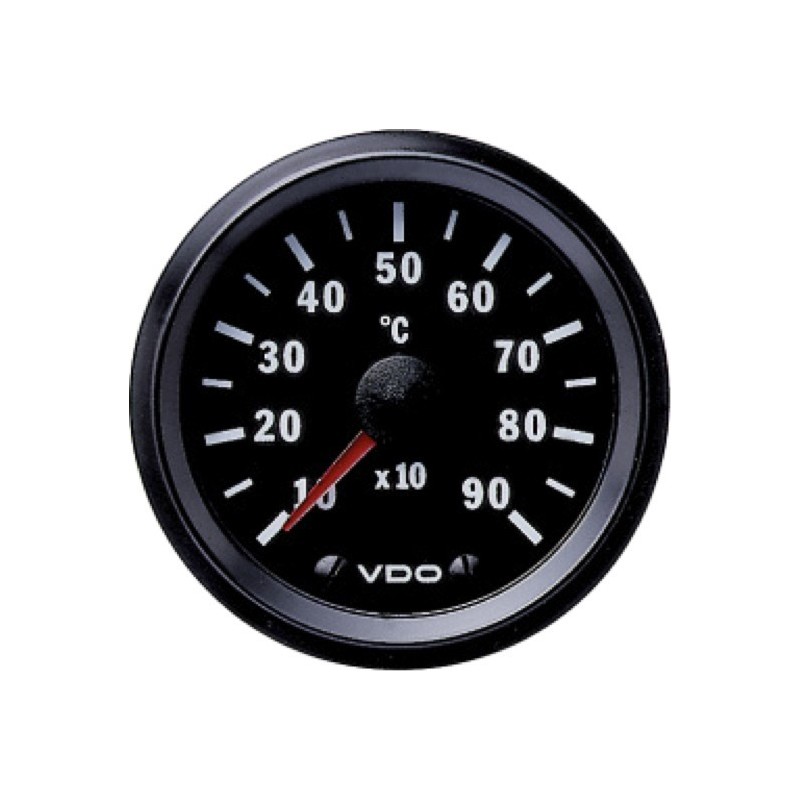

  • VDO Cockpit International Pyrometer 900°C Zwart 52mm

5X VDO Cockpit International Pyrometer Kit 900°C Zwart 52mm

Onderdeel nummer:

VDO 397-015-003C

  • Kleur: Zwart
  • Paneel gat diameter: 52 mm - 2 1/16"
  • Meetbereik: +100°C tot +900°C
  • Voedingsspanning: 12 Volt DC
  • 5 Stuks verpakking pyrometer kit
descriptionBekijk documentatie
Logistieke informatie:
  • HS Code: 90259000
  • Ean Code: 4103590697042
  • Gewicht: 0.50kg
Vervallen artikel
Vervangend artikel op aanvraag

Functionele beschrijving Cockpit International Temperatuurmeter:

VDO Cockpit International 397 015 003C Specificaties:

Maten en montage:

Inbouw (Gat) diameter en Buiten diameter: 52 mm - 2 1/16 Inch en 59.25 mm - 2 1/3 Inch
Installatie diepte: 67.5 mm
Paneeldikte met spinlock moer: Niet beschikbaar
Paneeldikte met bracket montage: 0.5 mm - 8 mm
Flushmount montage: Geen

Functioneel:

Meetbereik uitlaatgas temperatuur: +100°C tot +900°C
Ingangsignaal uitlaatgas temperatuur meter: VDO 37 mV Thermokoppel type K
Meetnauwkeurigheid: Geen opgave VDO beschikbaar
Aansluiting: Vlakstekker 6,3 x 0,8mm (3x)
Aansluiting schaalverlichting: Vlakstekker 6,3 x 0,8mm (2x)

Voeding:

Voedingspanning: 11 - 16 Volt DC
Stroomverbruik zonder schaalverlichting: 131 mA
Ompoolbeveiliging: Ja
Kortsluitbestendigheid: Geen opgave VDO

Schaal & wijzer:

Schaalverdeling: 90°
Schaal kleur: Zwart
Schaalverlichting: Floodlight 12V - 3.4 Watt Wit - Groen - Rood en 24V - 3 Watt - Optioneel
Wijzer: Rood backlight
Alarm indicatie: Geen
Programmeerbaar: Nee

Uitvoering:

Model: Cockpit International
Front glas type: Enkel - Ontspiegeld
Standaard frontring: Driehoek zwart (Schroefring)

Beschermklasse en certificering:

Front beschermingsklasse: IP64 (DIN 40050) - Ozon bestendig - UV bestendig
Achterkant beschermingsklasse IP42 (DIN 40050)
Relatieve vochtigheid: Geen opgave VDO beschikbaar
Bedrijfstemperatuur: -30°C tot +85°C
CE Certificering: Ja
DNV GL Certificering: Geen opgave VDO beschikbaar
Vibratie test 8 uur: Max: 1G - 25Hz - 2000Hz
EMC-Test: Volgens EN 13309 und ISO 13677
Nominale positie: NL 0 tot NL 90 - DIN 16257
Behuizing: Kunststof brandvertragend

Retail verpakking:

  • VDO Cockpit International 397 015 003C Temperatuurmeter
  • Aansluitmateriaal apart bestellen
  • Montagebeugel verchroomd
  • Levering inclusief VDO N03-320-264 Pyrosensor en 6m kabel
397-015-003C

Datasheet

Waarschuwings indicatie
Geen
Voedingsspanning
11 - 16 Volt DC
Verpakking
VDO Instrument OEM verpakking
Toepassing
VDO Motorcontrole
Signaal analoog
0 - 37 mV TC
Serie
VDO Cockpit International
Lens
Kunststof enkel ontspiegeld
Kleur
Zwart
IP Klasse front
IP64 (DIN 40050)
Inbouwmaat
52 mm - 2 1/16 Inch
Functionaliteit
Uitlaatgastemperatuur
Frontring verwisselbaar
Ja - Speciaal gereedschap vereist
Frontring model
Zwart driehoek
Communicatie
Analoog
Categorie
Temperatuurmeters
Artikel status
Vervallen product
