VDO Drukschakelaar 0.30 Bar - M14

Onderdeel nummer:

VDO 230-112-007-005C

  • Druk schakelpunt: 0.30 Bar ± 0.15 Bar
  • Schroefdraad: M14 x 1.5
  • Contact opent bij stijgende druk
  • Uitgang: Geïsoleerd van massa
  • Schakelvermogen: Maximaal 5 Watt
Logistieke informatie:
  • HS Code: 85365080
  • Ean Code: 4103590948915
  • Gewicht: 0.28kg
Vervallen artikel
Vervangend artikel op aanvraag

Technische beschrijving oliedruk schakelaar:

VDO 230 112 007 005C specificaties:

Mechanische eigenschappen:

Druk schakelpunt: 0.30 Bar ± 0.15 Bar
Druk meetbereik: 0 - 12 Bar
Maximale druk: 30 Bar gedurende 2 seconden
Schroefdraad: M14 x 1.5

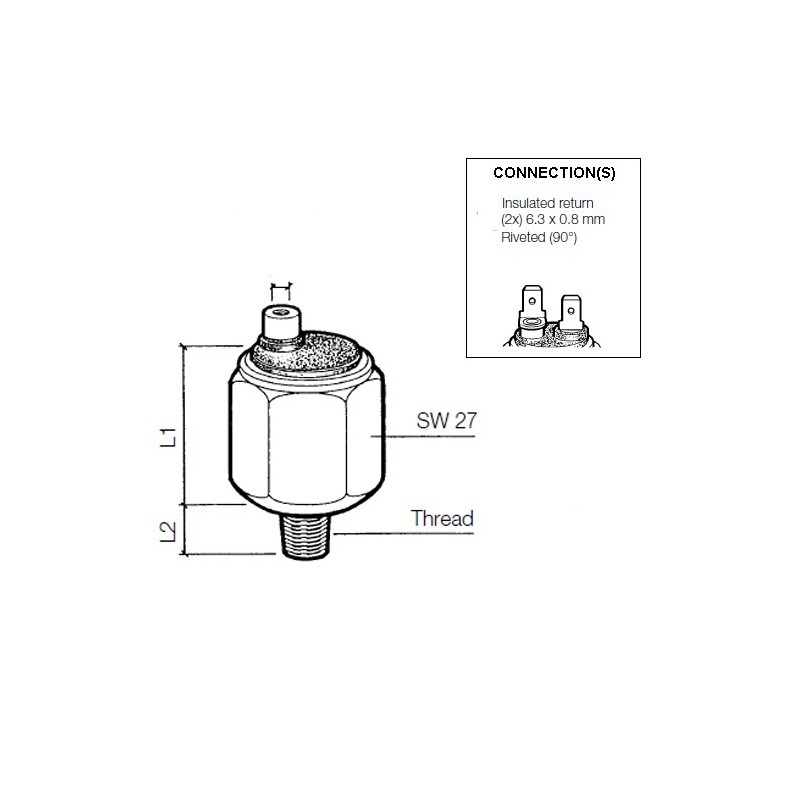

Lengte schroefdraad + moer (L1): 24,5 mm
Lengte schroefdraad (L2): 12 mm
Aandraaimoment: 60 Nm
Bedrijfstemperatuur: –25 °C tot +120°C
Behuizing: Zeskant 27 mm met beluchtingventiel
Druk medium: Olie - petroleum - diesel - benzine - lucht

Elektrische eigenschappen:

Voedingsspanning: 6 - 24 V DC
Schakelfunctie: Contact opent bij druk > 0.30 Bar
Drukschakelaar uitgangsignaal: 2-polig geïsoleerd van massa
Contact respons: Traag
Schakelvermogen: Maximaal 5 Watt niet inductief
Drukschakelaar aansluiting: Vlakstekker 6,3 x 0,8 mm (2x)

Datasheets en Tabellen:

VDO 2014 Vehicle Electronics Catalog: Bladzijde 133 - 134
Type of connection: Model: 1F7
VDO Drukschakelaars worden o.a. toegepast in: Auto industrie - Scheepsbouw - Machinebouw - Landbouw en Wegenbouw Voertuigen

Retail verpakking:

  • VDO 230 112 007 005C Drukschakelaar
  • VDO Sensoren worden - tenzij anders vermeld - geleverd zonder aansluitmateriaal
230-112-007-005C

Datasheet

Voedingsspanning
6 - 24 Volt DC
Verpakking
VDO Sensor retail verpakking
Toepassing
VDO Motorcontrole
Signaal analoog
Contact sluit bij dalende druk
Sensor signaal
Geïsoleerd van massa
Schroefdraad
M14 x 1.5 Male
Schakelpunt
0.30 Bar
Categorie
Drukschakelaars
Artikel status
Vervallen product
Alternatieve notatie
230 112 007 005C
230/112/7/5C
