VDO Druksensor 0-5 Bar - M18

Onderdeel nummer:
VDO 360-081-030-085C
  • Druk meetbereik: 0 - 5 Bar
  • Schroefdraad: M18 x 1.5
  • Weerstandswaarde: 10 - 184 Ohm
  • Uitgang: Min aan massa
  • Waarschuwings contact: 0.40 Bar ± 0.2 Bar
Logistieke informatie:
  • HS Code: 90269000
  • Gewicht: 0.50kg
Vervallen artikel
Vervangend artikel op aanvraag

Technische beschrijving motor oliedruksensor:

VDO 360 081 030 085C specificaties:

Mechanische eigenschappen:

Druk meetbereik:0 - 5 Bar
0 - 72.5 PSI
0 - 500 KPa
Maximale druk:30 Bar gedurende 2 seconden
Schroefdraad:M18 x 1.5

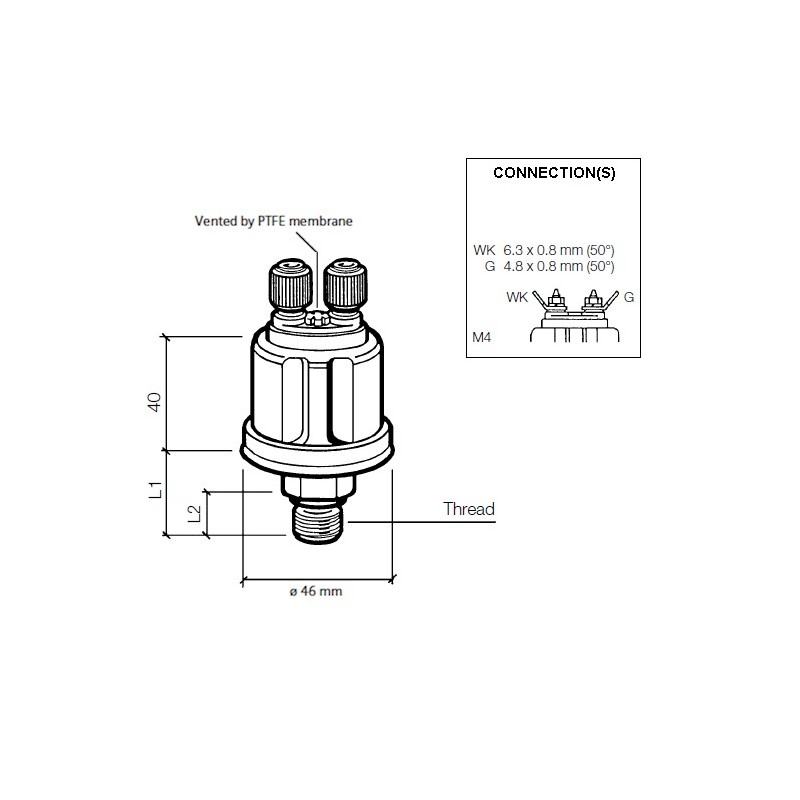

Lengte schroefdraad + moer (L1):20.5 mm
Schroefdraadlengte (L2):12 mm
Aandraaimoment:100 Nm
Bedrijfstemperatuur:-25 °C tot +100 °C
Druk medium:Olie - petroleum - diesel - benzine - lucht

Elektrische eigenschappen:

Voedingsspanning:6 - 24 V DC
Weerstandwaarde:10 - 184 Ohm
Druksensor uitgangsignaal:1-polig min aan massa
Waarschuwings contact:0.40 Bar ± 0.2 Bar
Belasting waarschuwings contactMaximaal 5 Watt inductievrij
Eigenschappen waarschuwings contactContact sluit bij dalende druk
Druksensor aansluiting:M4 Vlakstekker 4.8 x 0.8 mm 50°
Waarschuwingscontact aansluiting:Vlakstekker 6.3 x 0.8 mm 50°

Datasheets en Tabellen:

VDO 2014 Vehicle Electronics Catalog:Bladzijde 123 - 125
Type of connection:Model: C
VDO En Du Druksensoren Tabellen:VDO Datasheet Tabel 3
VDO Druksensoren worden o.a. toegepast in:Auto industrie - Scheepsbouw - Machinebouw - Landbouw en Wegenbouw Voertuigen

Retail verpakking:

  • VDO 360 081 030 085C Druksensor
  • VDO Sensoren worden - tenzij anders vermeld - geleverd zonder aansluitmateriaal
360-081-030-085C

Datasheet

Waarschuwingscontact connector
Vlakstekker 6.3 x 0.8 mm
Waarschuwings contact
0.40 Bar ± 0.2 Bar
Voedingsspanning
6 - 24 Volt DC
Verpakking
VDO Sensor retail verpakking
Uitgangsignaal
10 - 184 Ohm
Toepassing
VDO Motorcontrole
Signaal analoog
10 - 184 Ohm
Sensor signaal
Min aan massa
Sensor connector
M4 Vlakstekker 4.8 x 0.8 mm
Schroefdraad
M18 x 1.5 Male
Meetbereik
0 - 5 Bar
Functionaliteit
Motoroliedruk
Connector type
M4 Vlakstekker 4.8 x 0.8 mm
Communicatie
Analoog
Categorie
Druksensoren
Artikel status
Verzending gewoonlijk in circa 5 werkdagen
Alternatieve notatie
360 081 030 085C
360/81/30/85C
